מהם מרכיבי הליבה של הציוד ועקרונות הפעולה של קו אריזת בקבוקי משקה אוטומטי לחלוטין?

להלן ניתוח שיטתי של הרכב הליבה של ציוד ועקרון הפעולה של קו אריזת בקבוקי משקה אוטומטי המבוסס על פרקטיקה בתעשייה:



I. רכיבי ציוד ליבה
קו האריזה האוטומטי של בקבוקי המשקה מורכב משבעה מודולי ליבה, שכל אחד מהם מחובר באמצעות מערכת בקרת PLC. פרמטרי ציוד אופייניים הם כדלקמן:
מערכת טעינה אוטומטית
מאפיינים: פורק אוטומטית בקבוקים ריקים ממגשים או קופסאות ומעביר אותם למכונת שטיפה לבקבוקים.
פרמטרים טכניים: מהירות אספקה ​​של 12,000-54,000 בקבוק/שעה (תלוי בסוג הבקבוק) תוך שימוש בשילוב של מסוע שרשרת צלחות ומסועי גלילה חשמליים.
לדוגמה, בקו ייצור מיצים בתאילנד, חומרי התייבשות נפרקו בחמישה מקרים (12 בקבוקים/מארז) בכל פעם, ובקבוקים ריקים עברו דרך מסוע בקבוקים למכונת שטיפה של בקבוקים.
מודול ניקוי ועיקור בקבוקים
ציוד: מכונת שטיפה לבקבוקים RMZ-B30/356 עם קיבולת של 20,000 בקבוקים לשעה. תהליך: אוויר שטופל במיוחד נשף לתוך הבקבוק ולאחר מכן נשטף במחזור עם חומר ניקוי בסיסי (pH 11-12) ומים בטמפרטורה גבוהה (85 מעלות) כדי להסיר חיידקים ושאריות.
בדיקה: מכונה לבדיקת בקבוקים פוטו-אלקטרית מזהה אוטומטית בקבוקים- שאינם תואמים, ומחייבת התאמה של 99.9% אחוז.



מערכת מילוי ואיטום
מכונת מילוי: טווח זרימת תמיכה 0-6,000 מ"ל/דקה, דיוק מילוי קטן או שווה ל-פחות או שווה ל-± 0.5% FS (קנה מידה מלא).



מכונת איטום:
איטום רדיד אלומיניום: טכנולוגיית אינדוקציה אלקטרומגנטית מורכבת, ספק כוח בתדר בינוני, כוח פלט מתכוונן, אף בקבוק לא יכול להיכנס אוטומטית למצב המתנה.
אוטם: מכונת מכסים מסוג חיכוך-, 40-70 בקבוקים לדקה (טבליות/כדורים), 30-50 בקבוקים לדקה (קפסולות). דרישות סטריליות: תקן GB/T 40300-2025 שייושם בשנת 2025 יוסיף אימות מילוי אספטי, הדורש פסטור (62-65 מעלות, 30 דקות) או עיקור בטמפרטורה גבוהה במיוחד (135-150 מעלות, 4-6 שניות).

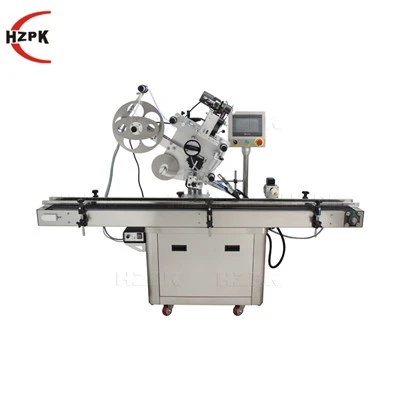

מודול תיוג ואריזה
תוויות: B.24-8-4, קיבולת 3,000-15,000 סל"ד, טווח מהירות 115-1,150 סל"ד.



קַרטוֹן:
קרטון נופל: מתאים לבקבוקי PET ופחיות, מתכוונן לגובה הנפילה (למשל YCZX15-25).
גלישה ליניארית-סביב קרטון: YCZX35, מתאים לגבהים קטנים.
איטום קרטון: השתמש בדבק או סרט דבק חם כדי לאטום קרטון במהירות התואמת את מהירות הפלט של הקרטון. מגש ומערכת שינוע
מכונת ערימת משטחים: מעוצבת עם וו גראפלינג, היא יכולה לערום 3 על 4 קרטונים (5 שכבות) בכל פעם, עם משטח מהירות משטח של 180 שניות.
עיצוב חציצה: לקו מסוע בקבוקים יש זמן חיץ של 1.5 עד 3 דקות, מחסן משטחים מאחסן אוטומטית מגשים ריקים.



מערכת בדיקת איכות ובקרה
ציוד בדיקה:
בדיקת שקילה: לא מתקבלים בקבוקים בעלי כושר מילוי לא מספיק או מופרז.
בדיקה חזותית: מערכת חזותית של המכונה בודקת את שטוחות החותמות ואת מיקום התוויות.
מערכת בקרה: PLC + בקרת מסך מגע, תומכת במעקב מלא של נתוני ייצור (למשל מודול IoT מתעד זמן ייצור ופרמטרים עבור כל בקבוק).
מערכות עזר: מערכת אוויר דחוס: מספקת לחץ אוויר של 0.5-0.7 MPa להנעת רכיבים פניאומטיים.
מערכת קירור: קירור מים או אוויר מבטיח טמפרטורה יציבה של חומרי המילוי והאטמים. ii. עקרונות הפעלה
קו אריזה אוטומטי של בקבוקי משקה באמצעות שידור-ניקוי-מילוי-איטום-בדיקת-אריזה שישה שלבים להשגת פעולה רציפה. עקרונות הליבה הם כדלקמן:



שינוע ומיצוב חומרים
בקבוקים ריקים נכנסים למכונת שטיפת הבקבוקים דרך מסוע שרשרת צלחות. חיישן פוטו-אלקטרי מאתר את צוואר הבקבוק ומבטיח יישור מדויק של ראש הניקוי.
בקבוקים שטופים נשלחים באמצעות מסוע שרשרת לתחנות בדיקת בקבוקים, שם מוצרים פגומים נדחים על ידי דוחף פנאומטי.



ניקוי וחיטוי
מכונת שטיפה לבקבוקים מחולקת לשלושה חלקים: כביסה מוקדמת, כביסה עיקרית ושטיפה. כל חלק שולט בטמפרטורת המים, הלחץ וריכוז חומרי הניקוי באופן עצמאי.
תרסיס חומצה פראצטית עם זמן חשיפה גדול או שווה ל-2 דקות (ריכוז 200 -400 ppm) שימש לשלב החיטוי.



מילוי ואיטום
מילוי: הזרוע הרובוטית של שישה-צירים, יחד עם מערכת מיקום ראייה, יכולה להשלים את יישור צוואר הבקבוק תוך 0.1 שניות. שסתום המילוי נשלט על ידי מד זרימה עם דיוק ± 0.5%.
אָטוּם:
איטום רדיד אלומיניום: סליל אינדוקציה אלקטרומגנטי לחימום רדיד אלומיניום, רדיד אלומיניום קבוע לצוואר הבקבוק. מכסה: גלגל חיכוך מניע את סיבוב המכסה, וכוח האיטום של חיישן מומנט מנטרים בזמן אמת (למשל . 1.2-1.5 ננומטר).



תיוג ואריזה
המתווית משתמש במנוע סרוו כדי לשלוט על משלוח התווית ומצופה בדבק חם נמס בנפח 0.05-0.1 גרם/תווית.
מארז המארז מציע משיכה-למטה או עיצוב אריזה בהתאם לסוג הבקבוק, עם רפידת גומי-מובנית בתפס כדי למנוע נזק לבקבוק.



בדיקת איכות ומעקב אחר נתונים
מודול השקילה מזהה ביקבוק ואם הסטייה עולה על 1% ±, מופעלות אזעקות והביקבוק נדחה.
מודול ה-IoT מתעד פרמטרים של ייצור (כגון זמן מילוי, טמפרטורה ולחץ) עבור כל בקבוק ותומך במעקב אחר קוד QR.



III. יתרונות טכניים
יעילות: עיצוב מודולרי מאפשר מעבר מהיר בייצור (לדוגמה, ממיץ למשקאות מוגזים תוך שעתיים).
דיוק: שגיאת מערכת מיקום חזותית פחות מ-0.05 מ"מ או שווה ל-0.05 מ"מ כדי להבטיח דיוק של התווית והאטימה.
אמינות: רכיבי מפתח (למשל שסתומי מילוי וראשי כיסוי) עשויים מחומרים מיובאים ובעלי חיי שירות של יותר מ-5 מיליון פעמים. אינטליגנטי: ניטור- בזמן אמת ותחזוקה מרחוק של נתוני ייצור באמצעות שילוב PLC עם האינטרנט של הדברים.
